PRÁCTICA – Instalación de la red (2015-2016)

Práctica: Instalación de la Red.

Los alumnos de 1º de SMR han hecho la instalación de una red local desde cero.

1.- OBJETIVO DE LA INSTALACIÓN

El objetivo de la instalación de red que vamos ha realizar es crear en la zona del taller del aula de 1º de SMR una red local con 14 equipos, divididos en dos zonas, además de darles servicio de Internet.

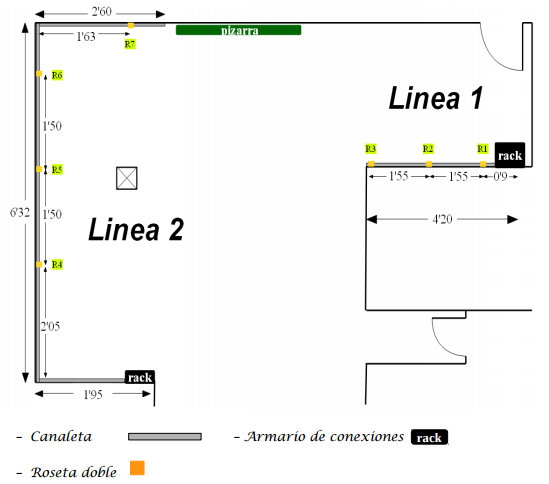

2.- PLANO DE LA INSTALACIÓN

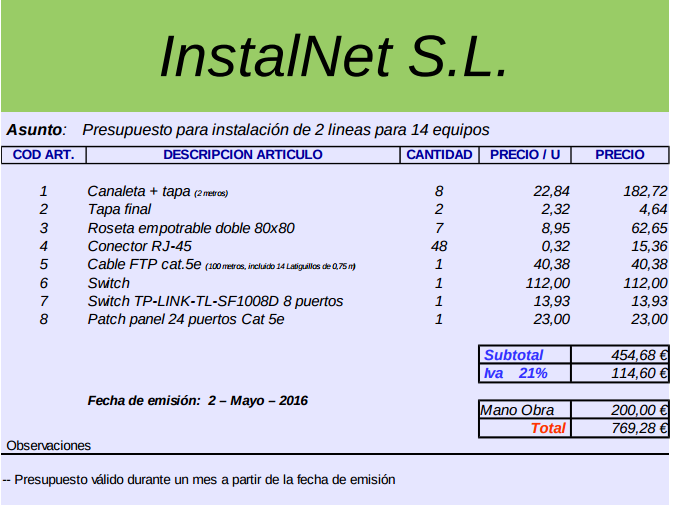

3.- PRESUPUESTO

4.- MATERIALES UTILIZADOS

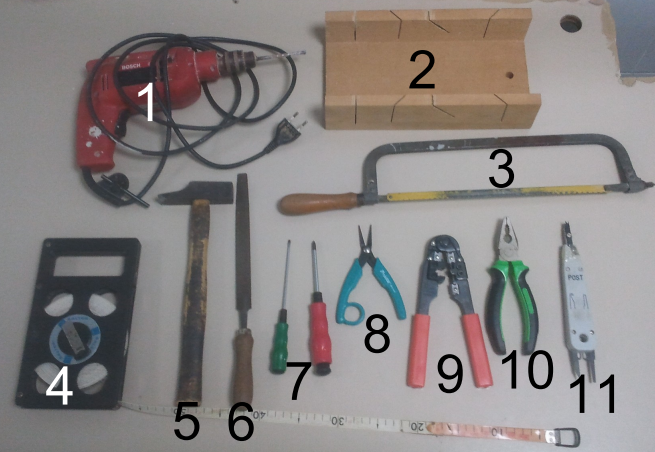

A continuación os dejo un listado y unas fotografías con las herramientas y los materiales utilizados para llevar a cabo este proyecto. Los voy a numerar para poder identificarlos en las fotografías.
HERRAMIENTAS

  1. Taladro
  2. Caja de ingletes
  3. Sierra
  4. Cinta de medir
  5. Martillo
  6. Raspa
  7. Destornilladores
  8. Pinzas
  9. Crimpadora
  10. Alicates
  11. Insertadora

MATERIALES:
Tornillos, tacos, cable de red, conector RJ-45, rosetas, canaleta
5.- DESCRIPCIÓN DEL PROCESO

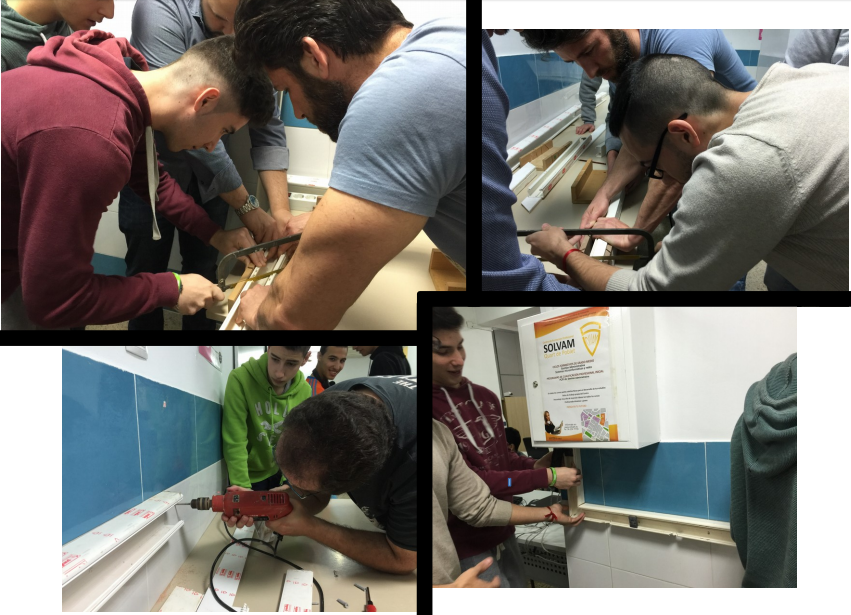

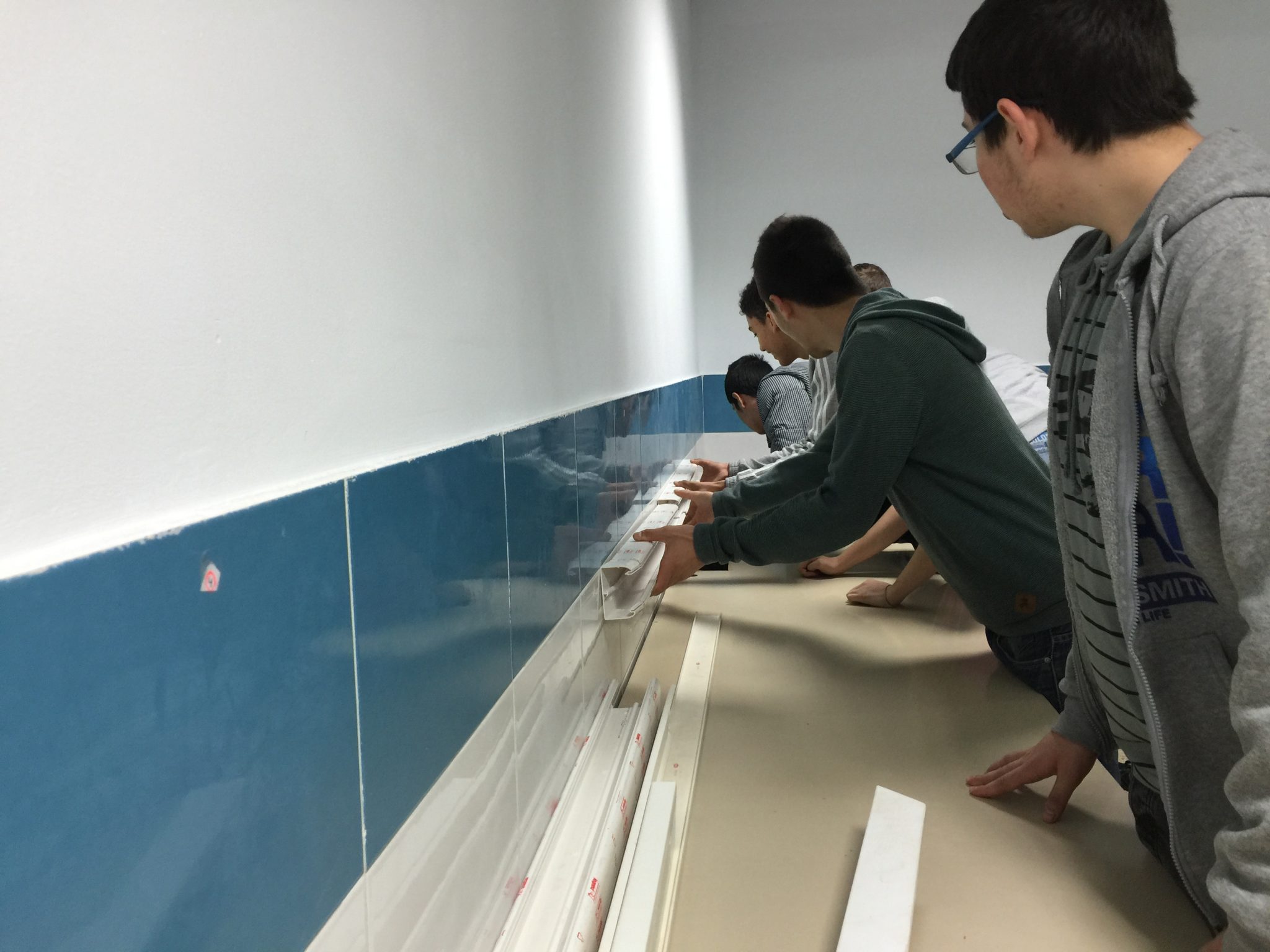

– Tomamos medidas de la zona donde van a ir colocadas las canaletas

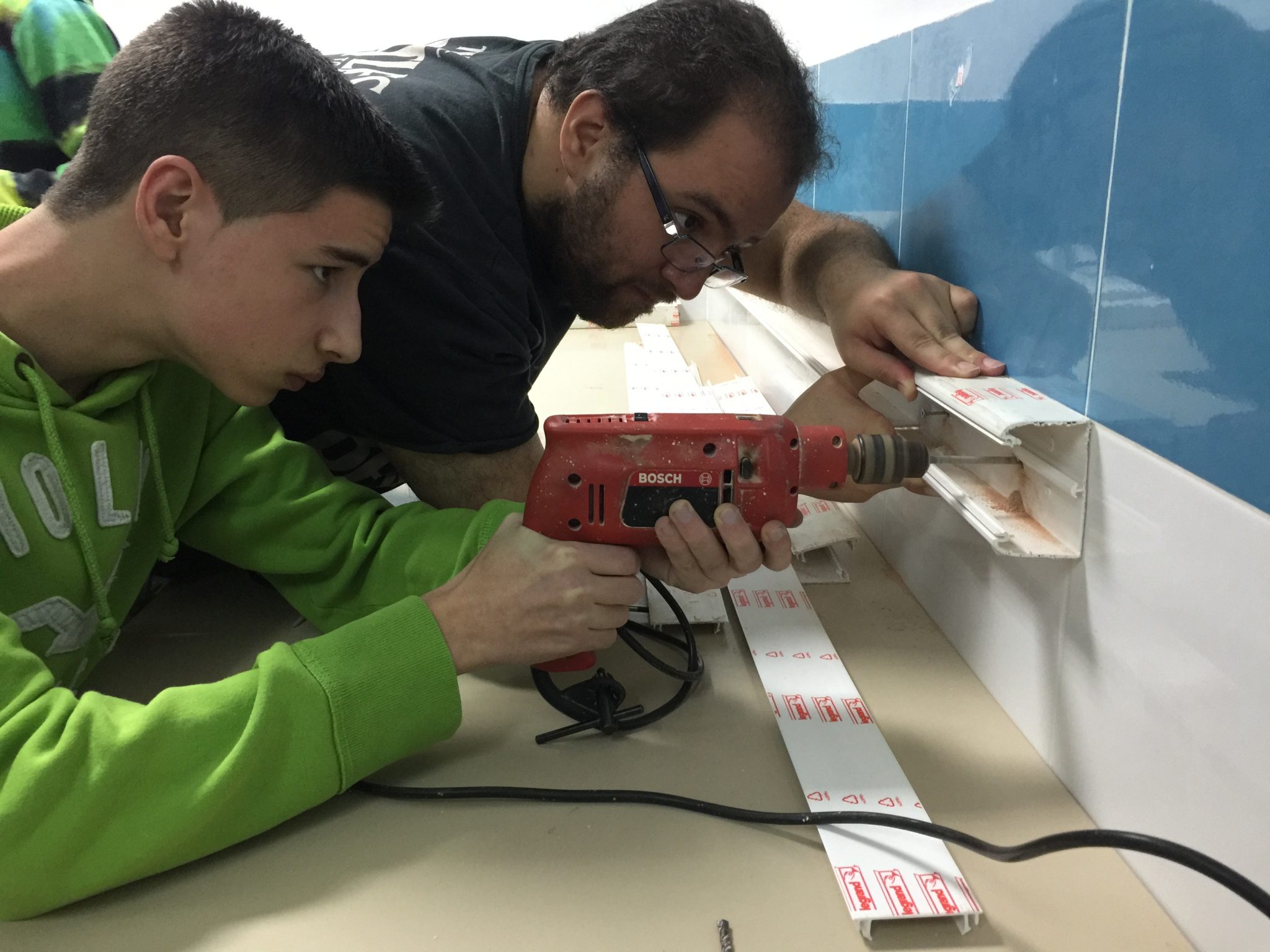

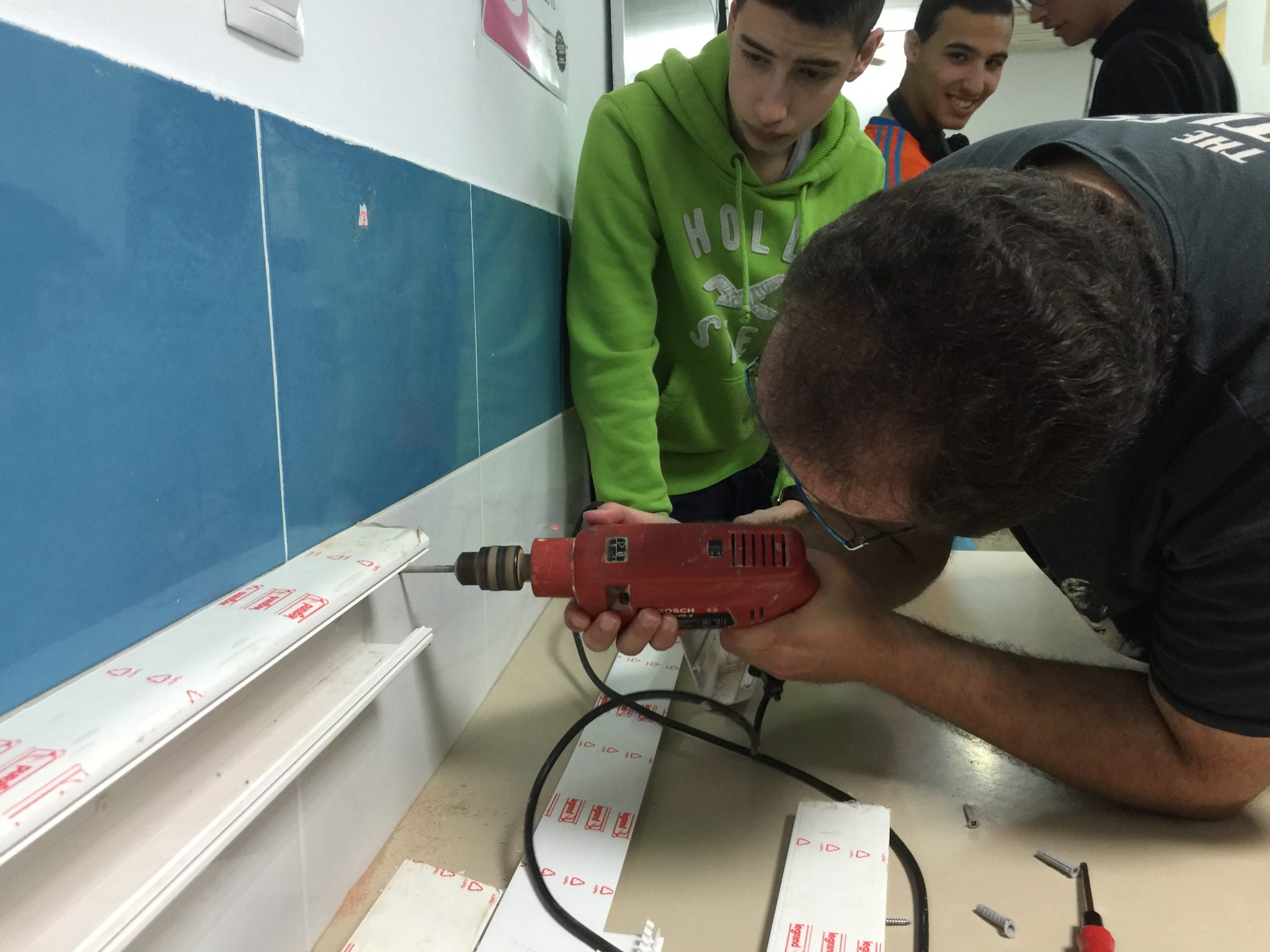

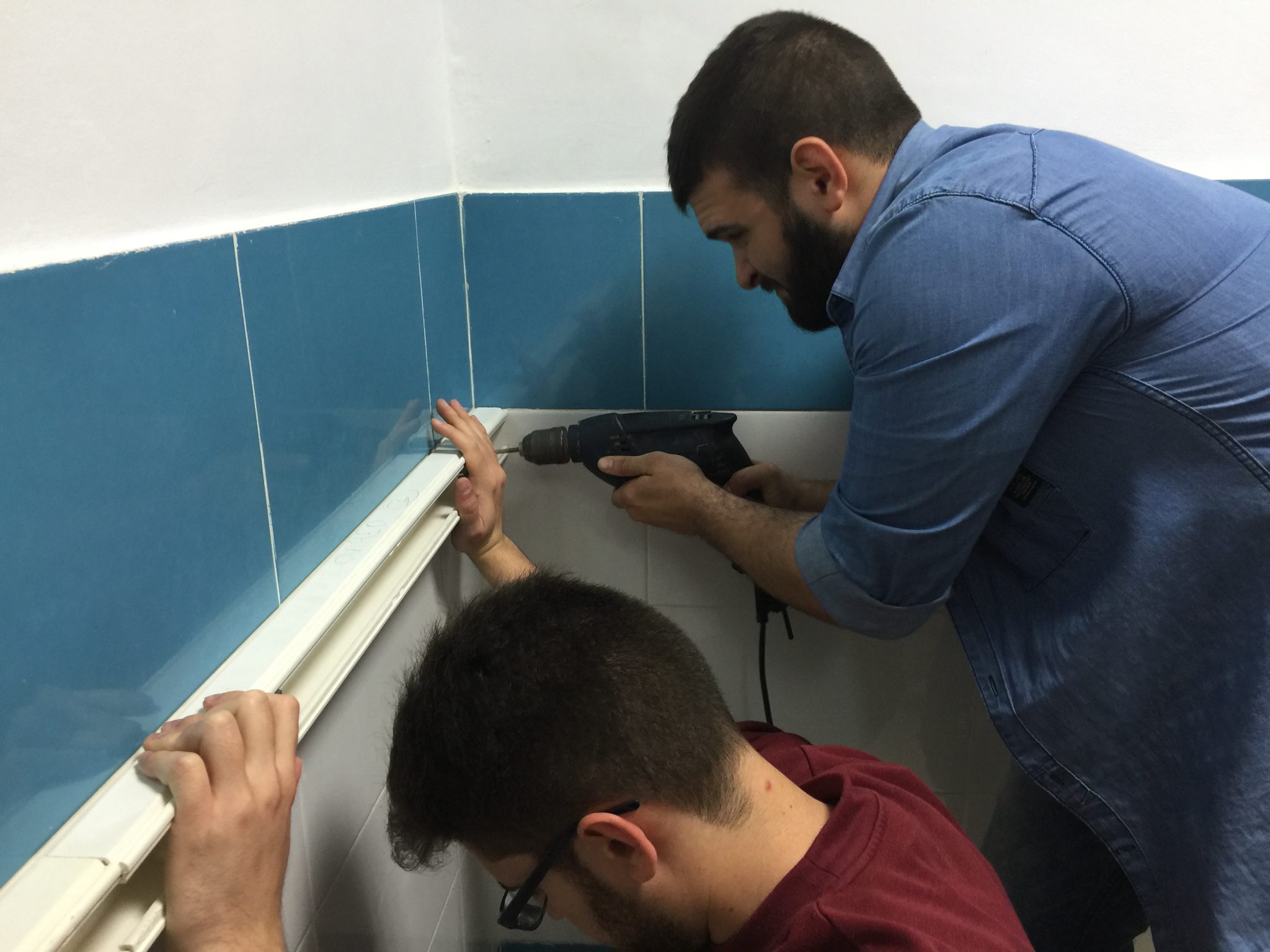

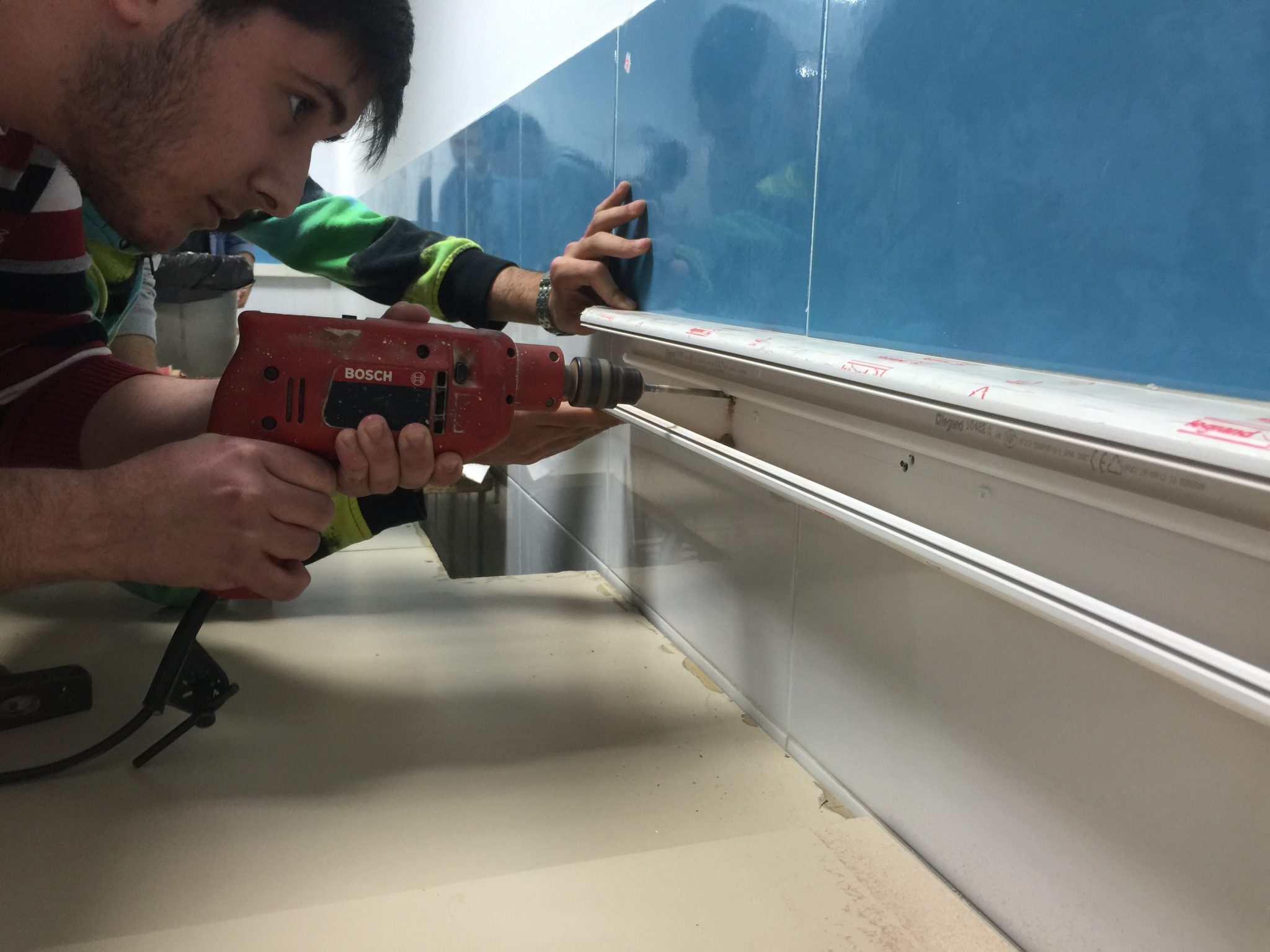

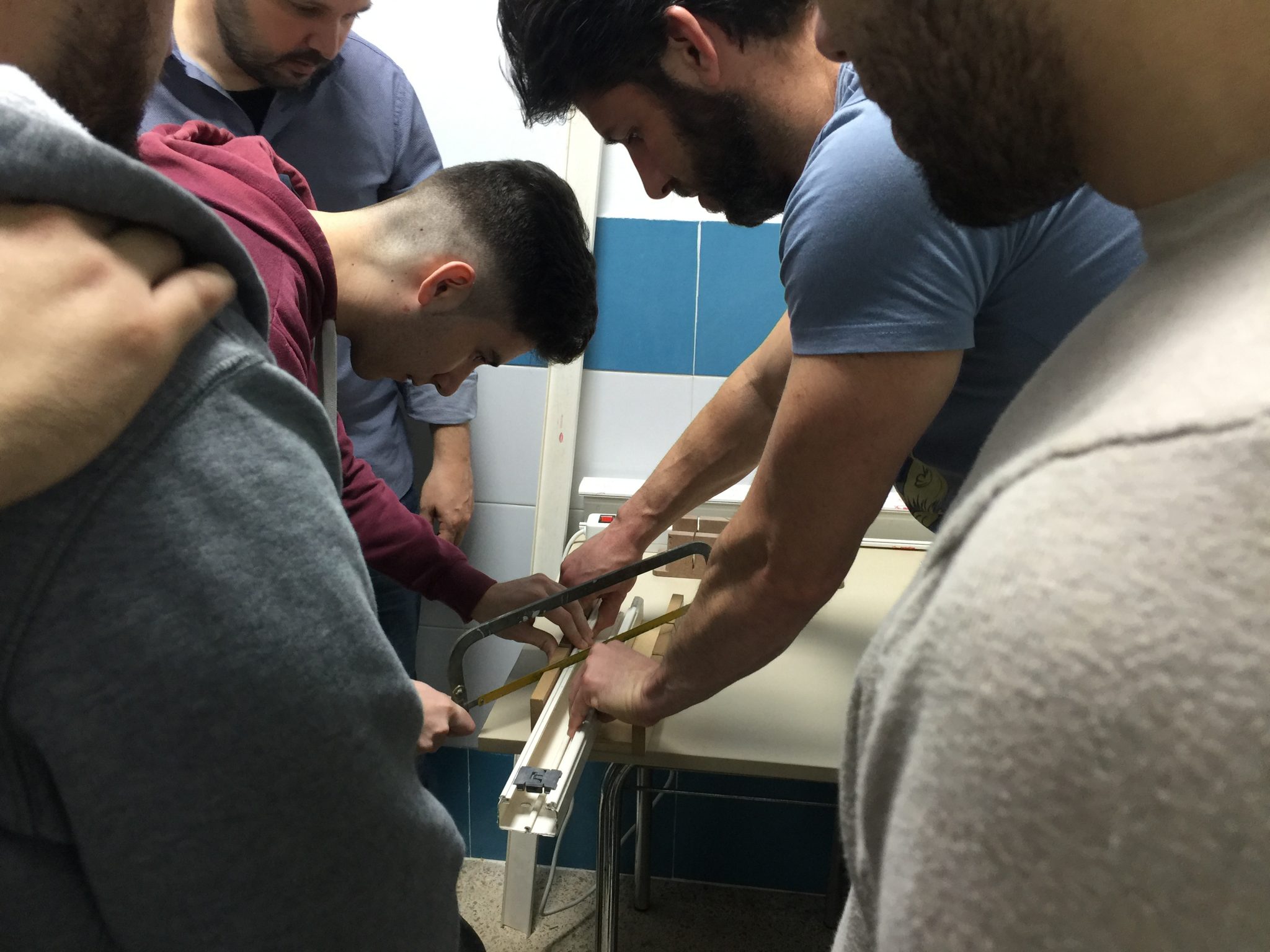

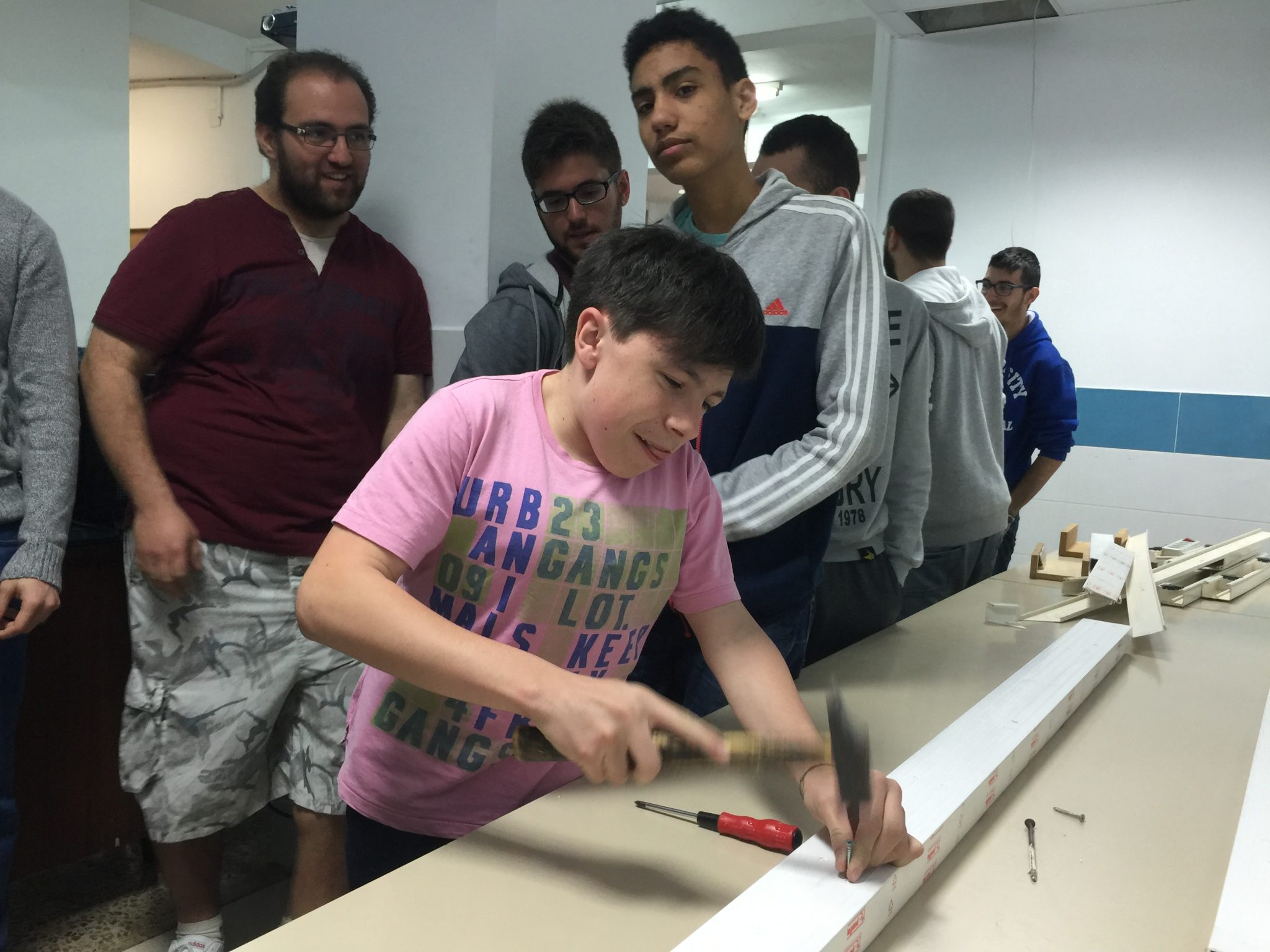

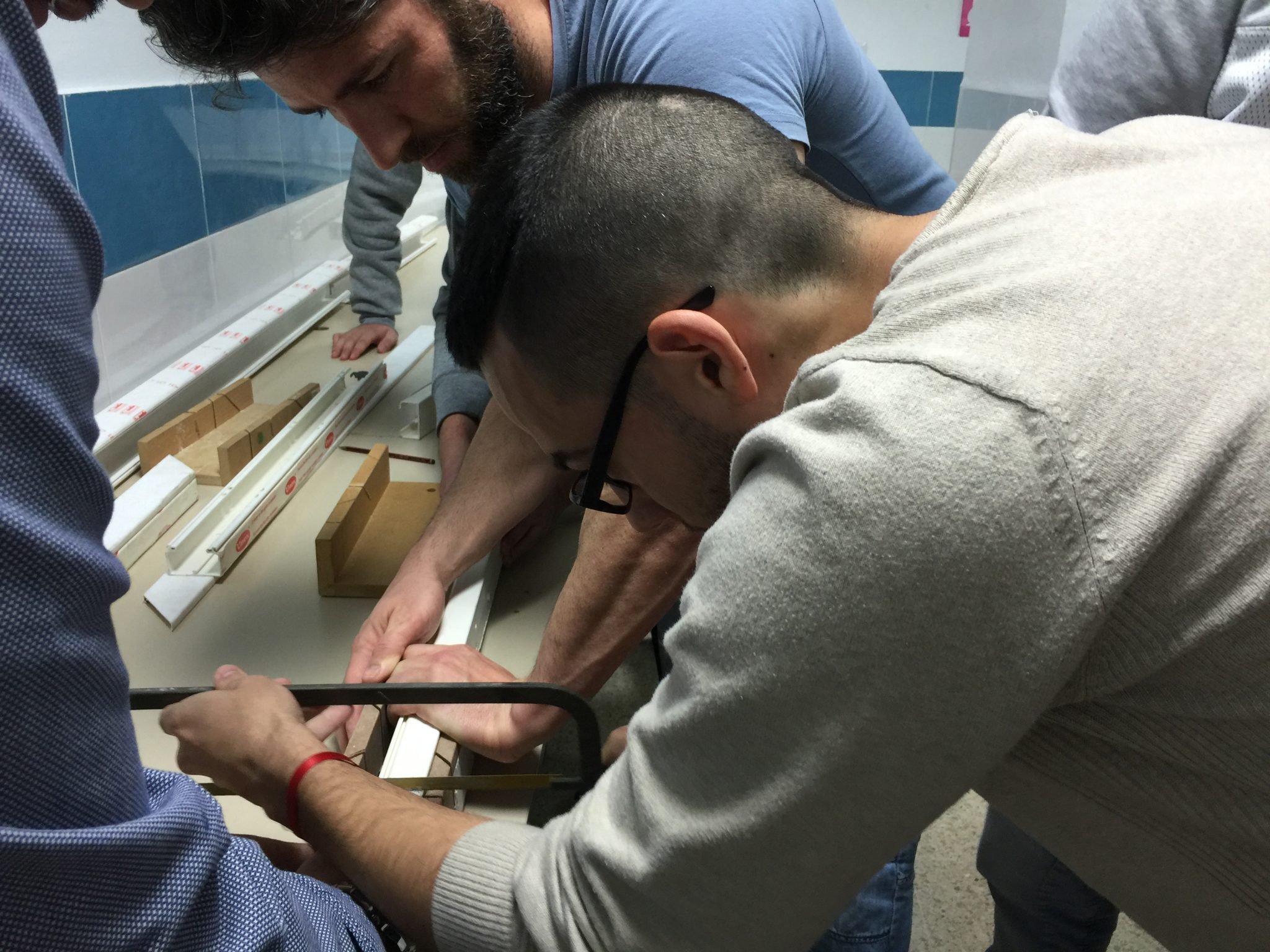

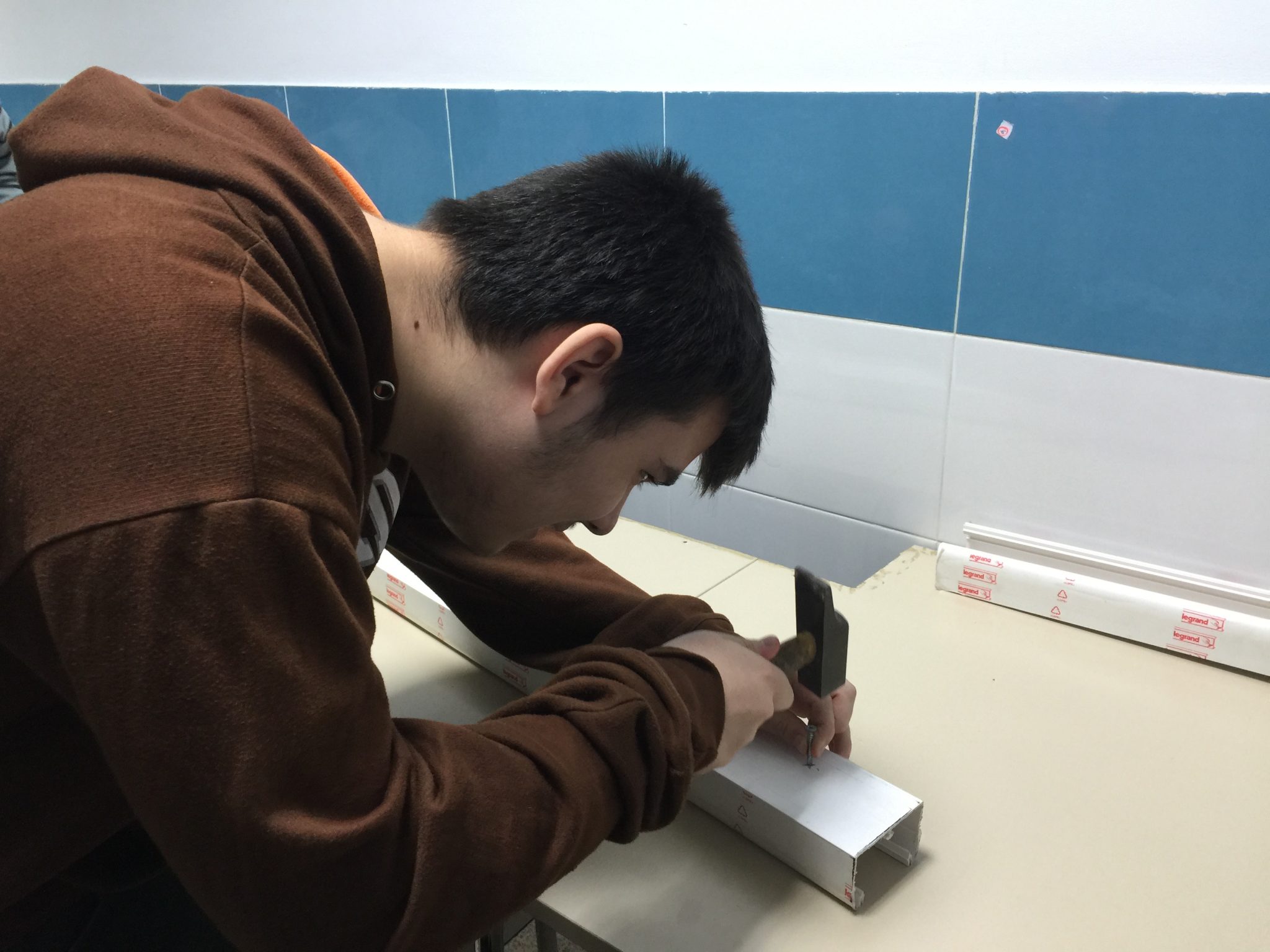

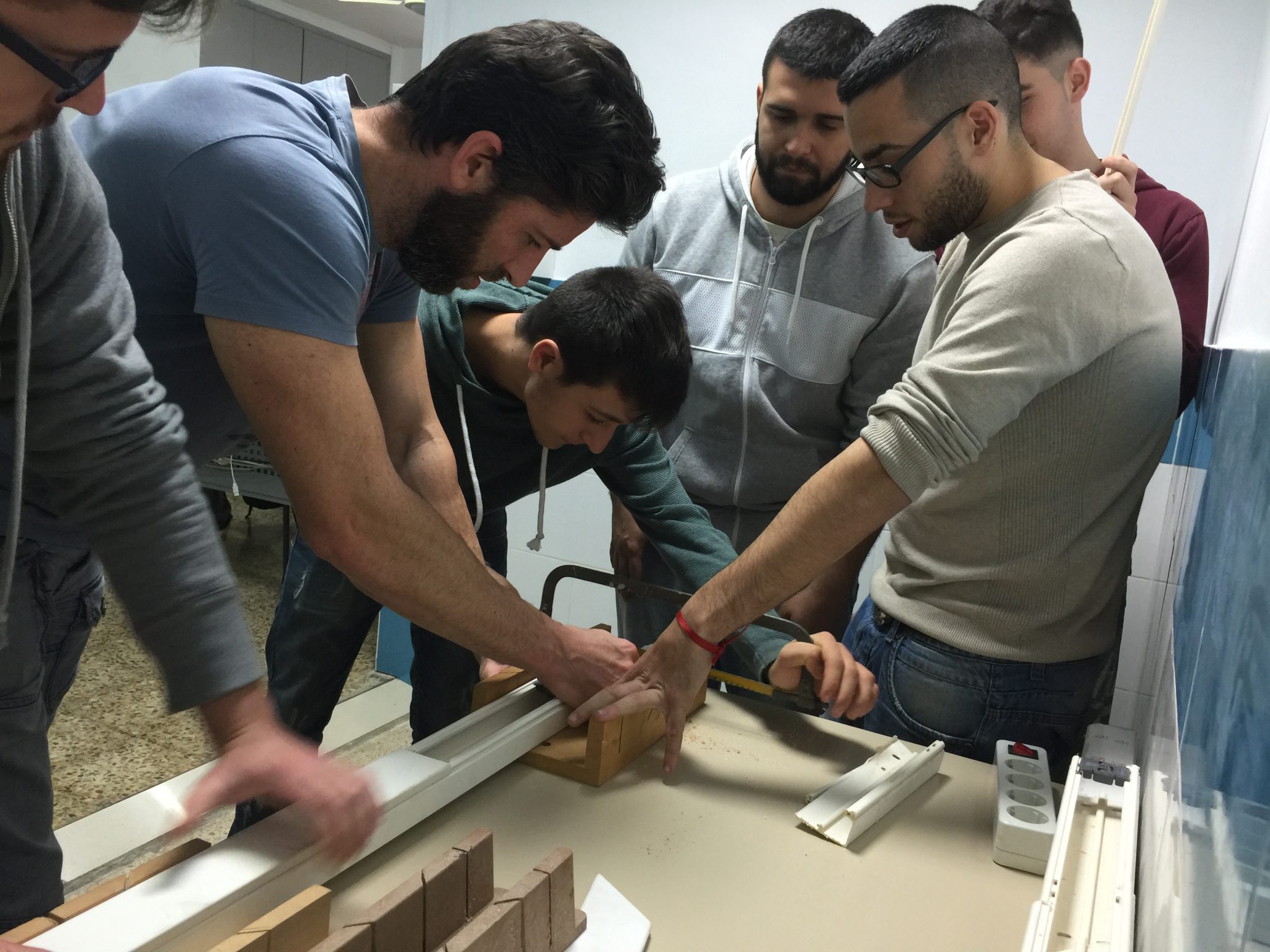

– Cortamos las canaletas, marcamos , taladramos y las fijamos a la pared

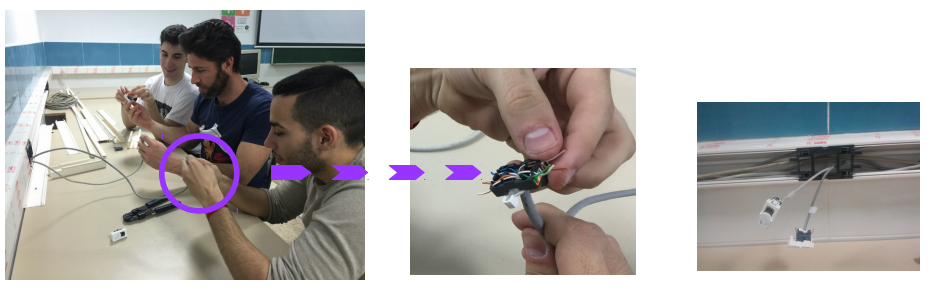

– Colocamos los soportes donde irán empotradas las rosetas. Tomamos medidas de los cables, los cortamos, los pasamos por la canaletas y procedemos colocar la roseta y el RJ-45 en los extremos.

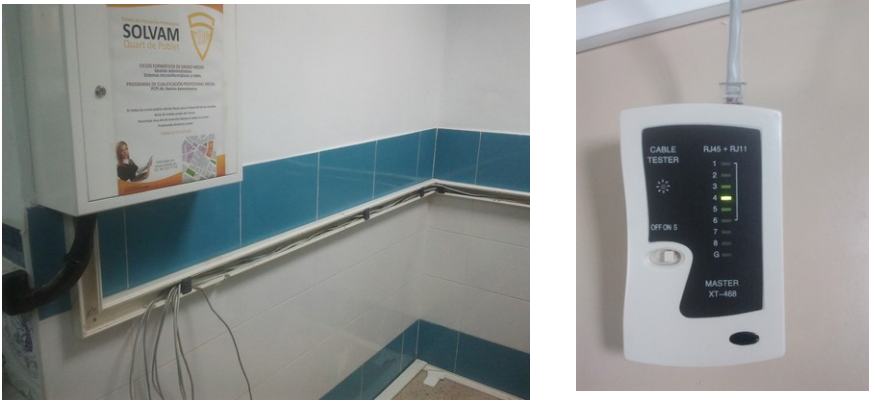

– Una vez colocados los dos elementos pasamos a comprobar que están bien conectados con el tester.

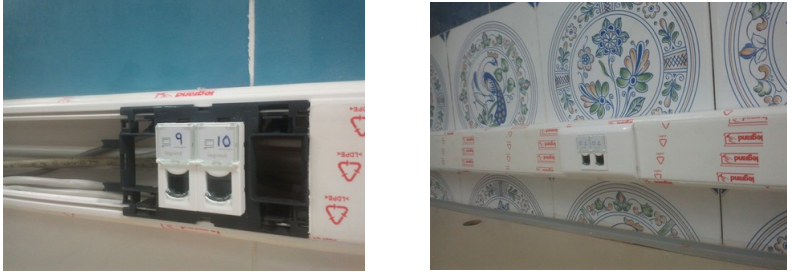

– Colocamos la rosetas en el soporte, le ponemos el embellecedor y cerramos la canaleta con la tapa.

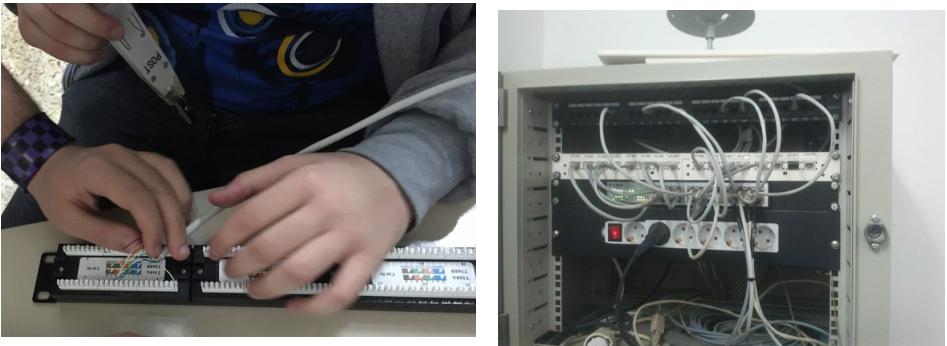

– En la Linea 1, en el Rack, conectamos el cable al Patch panel y hacemos un latiguillo para conectar este con el Switch,

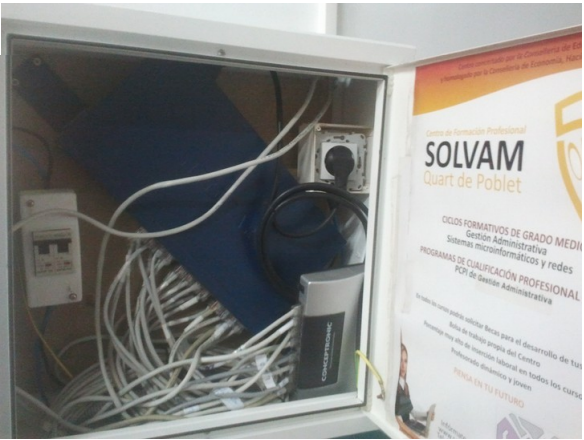

– En la Linea 2 conectamos el cable al Switch que hemos instalado en el Rack.

– y con estos últimos pasos ya tenemos terminada la instalación.
