Instalación Red (2012-2013)

Los alumnos de primer curso del Grado Medio de Sistemas Microinformáticos y Redes (SMR), deben organizar y llevar a cabo en el Centro De Formación Profesional SOLVAM, una parte del cableado para la red del centro, concretamente la parte perteneciente a la red de cableado horizontal y hasta el área de trabajo del usuario final; contamos ya con la instalación de un Rack en el aula contigua.

Para la instalación del cableado contamos con las medidas tomadas durante varios días a fin de proceder a la compra de materiales ajustándonos al máximo a un presupuesto económico y funcional, asegurando por otro lado la calidad de los elementos que vamos a utilizar.

Debemos dar soporte a 32 PC´s distribuidos en un aula de unos 60 m2 diáfanos y que cuenta con un mobiliario de 7 mesas para distribuir 31 PC´s y una única mesa que tendrá el profesor/a con su equipo.

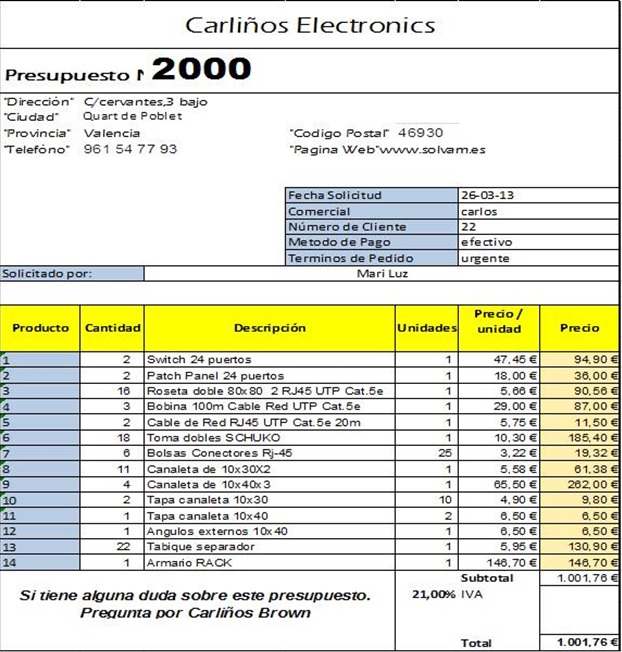

PRESUPUESTO

Solvam SMR

INSTALACIÓN

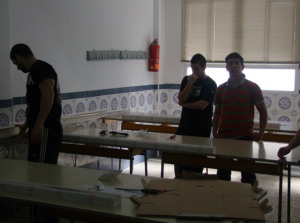

Comenzamos tomando las medidas del perímetro de la clase, para saber cuántos metros de canaleta y de cable necesitaremos para la instalación.

Solvam SMR

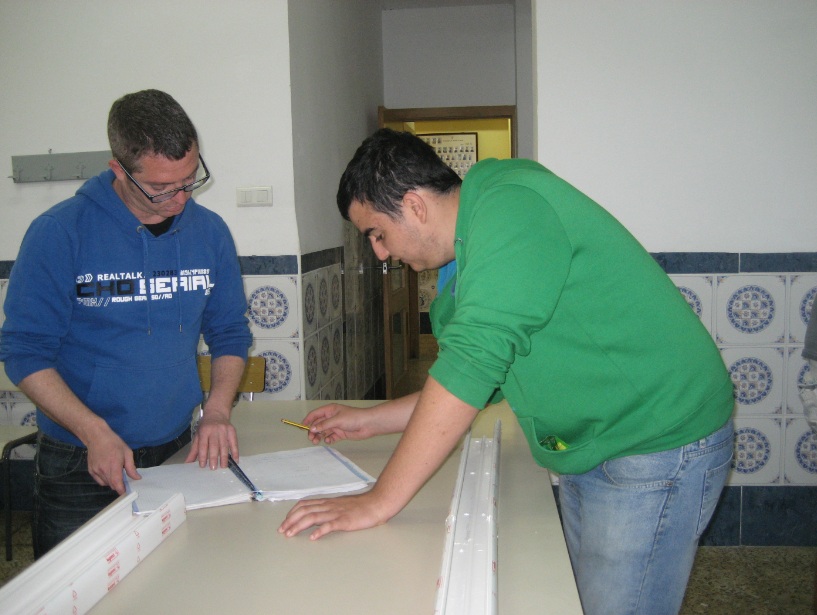

Seguimos cortando las canaletas a su medida exacta para que no sobre.

Solvam SMR

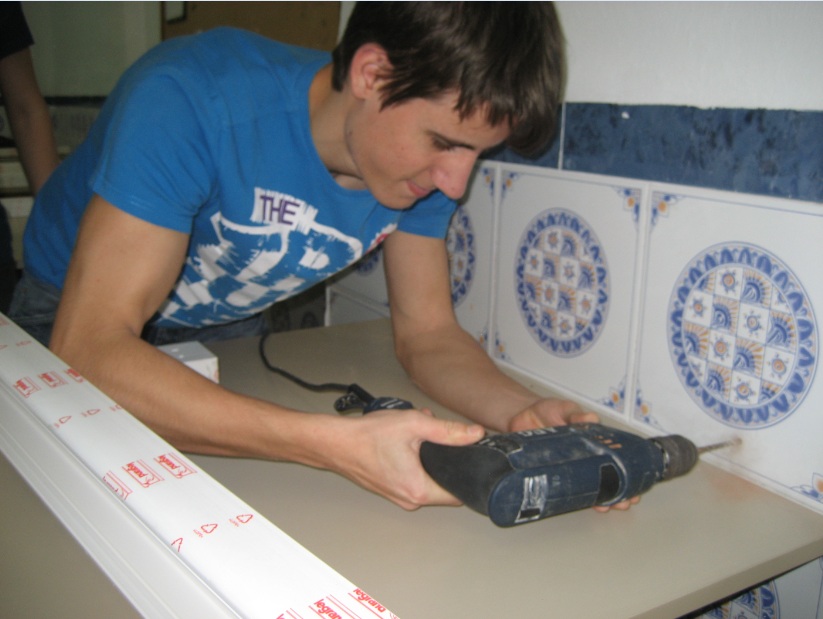

Mientras unos cortan las canaletas, otros van taladrando para poder colocarlas en la pared.

Venga Jaime, qué se note el gimnasio!!
Solvam SMR

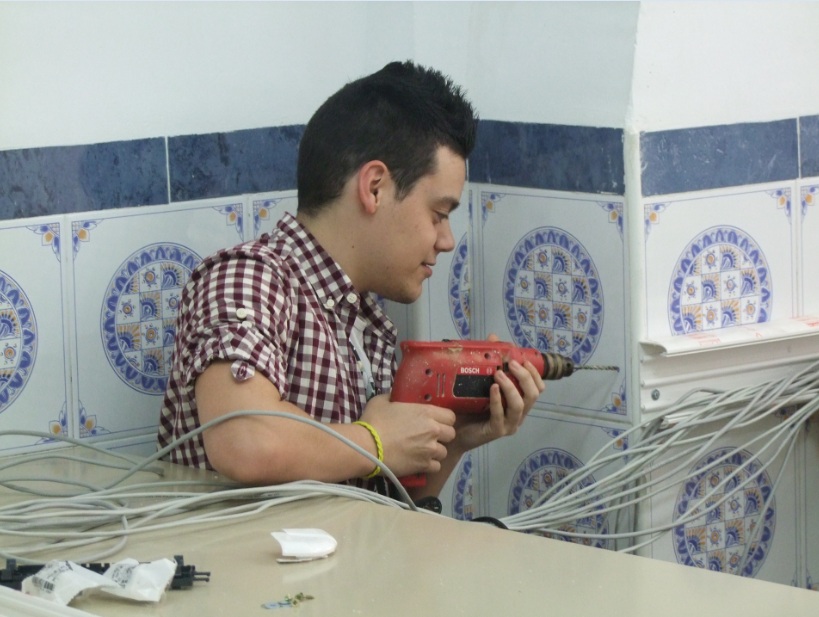

Erik! Para taladrar hay que enchufar el taladro!

erik-taladro

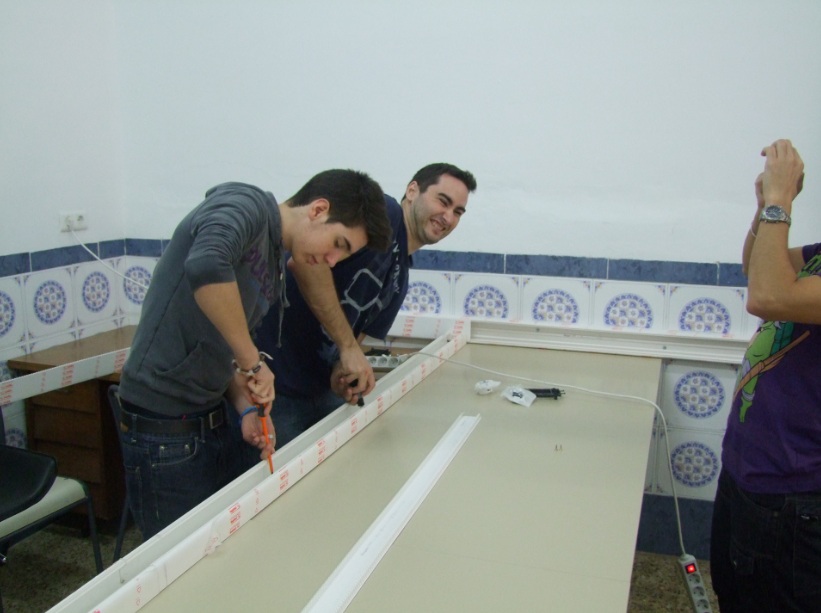

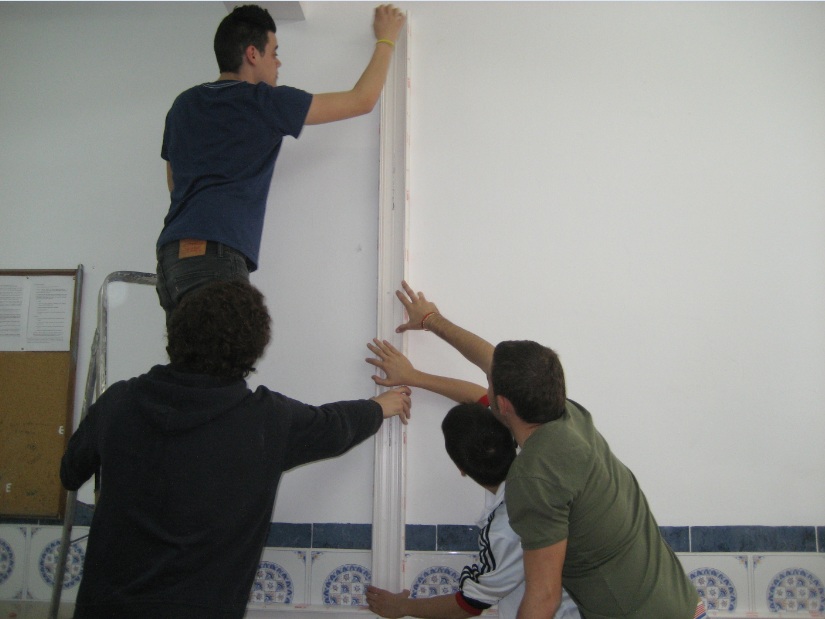

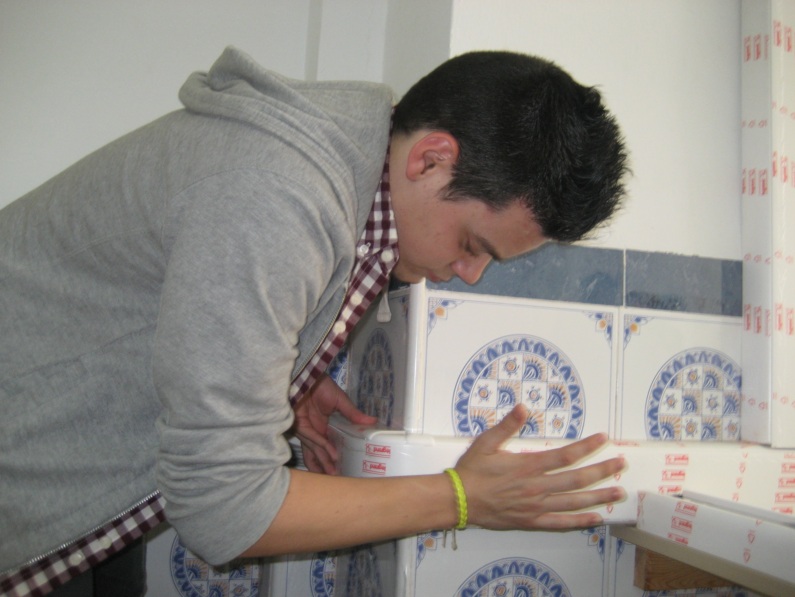

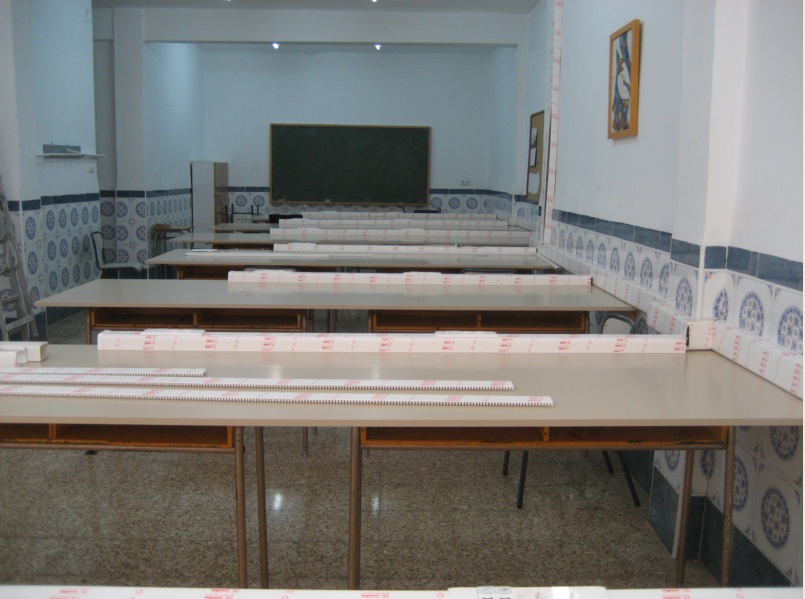

Una vez cortadas las canaletas, comenzamos a colocarlas en la pared y en las mesas.

Siempre con fuerza para que no se suelten.
Solvam SMR

¿Qué pasa Jonathan? ¿Qué no vas al gimnasio?

Solvam SMR

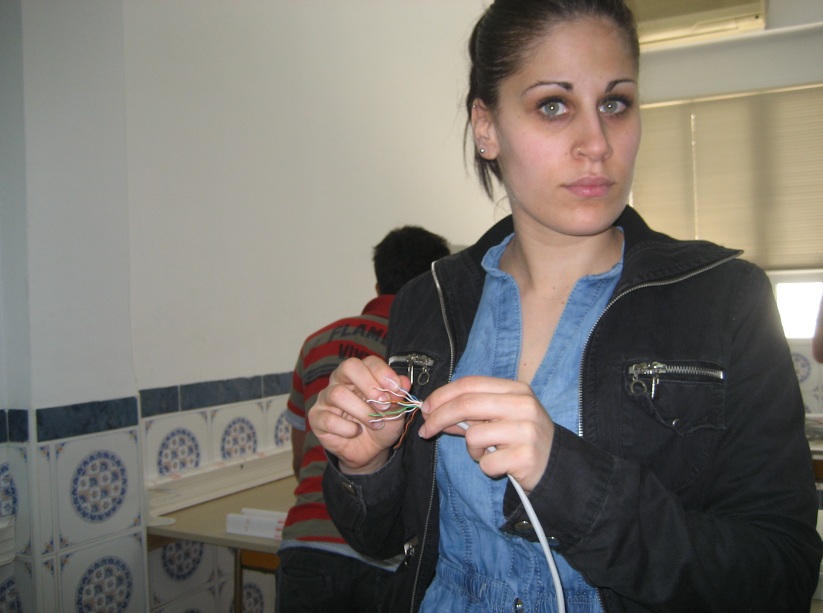

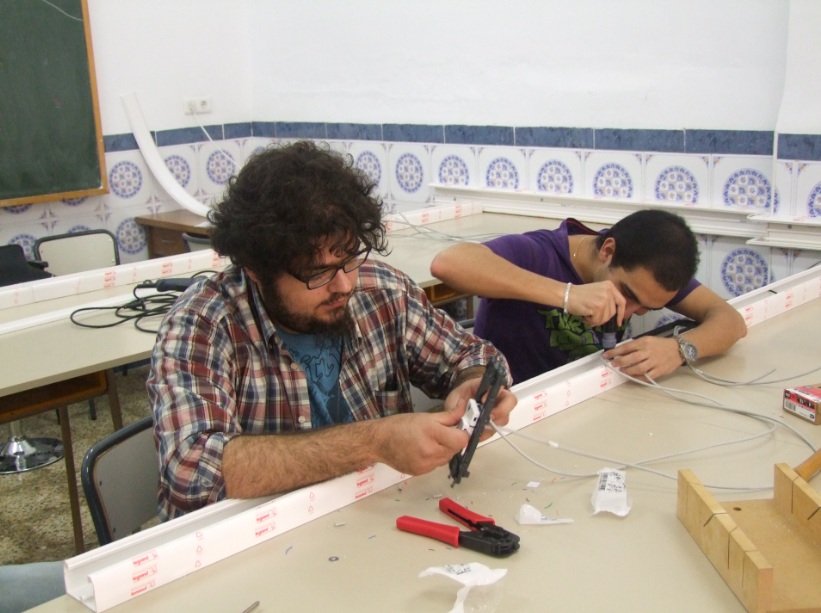

Una vez instaladas las canaletas, comenzamos a hacer los cables.
Solvam SMR

Solvam SMR

Juanchu super happy con su cable!

Solvam SMR

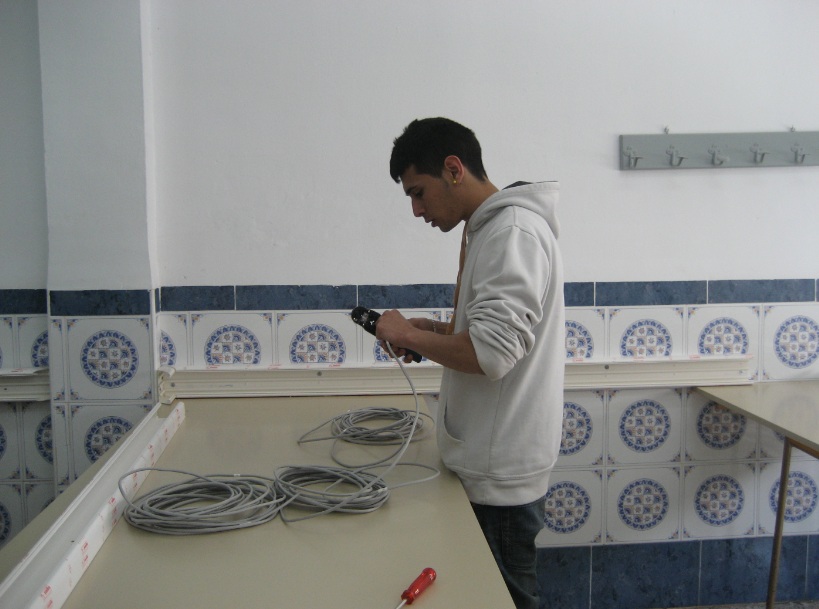

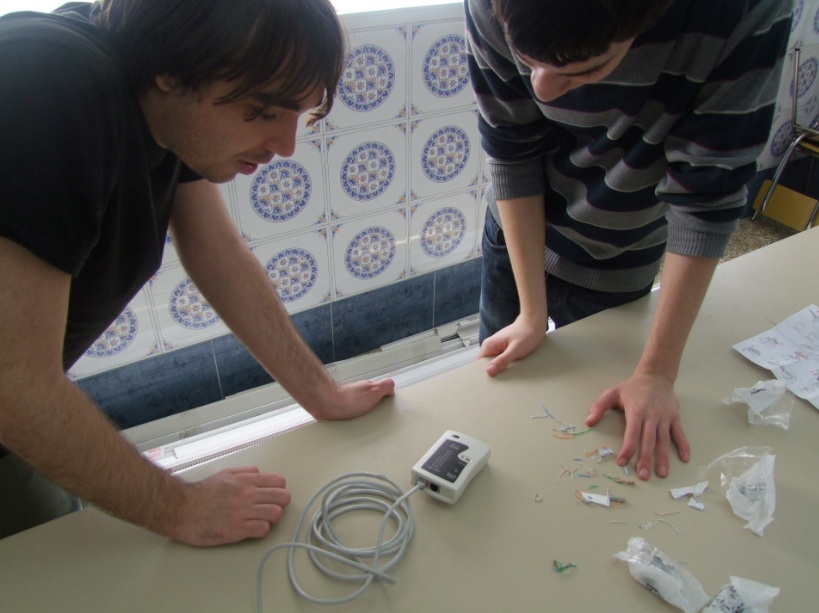

Una vez hechos los cables, los testeamos para comprobar que funcionan.

Solvam SMR

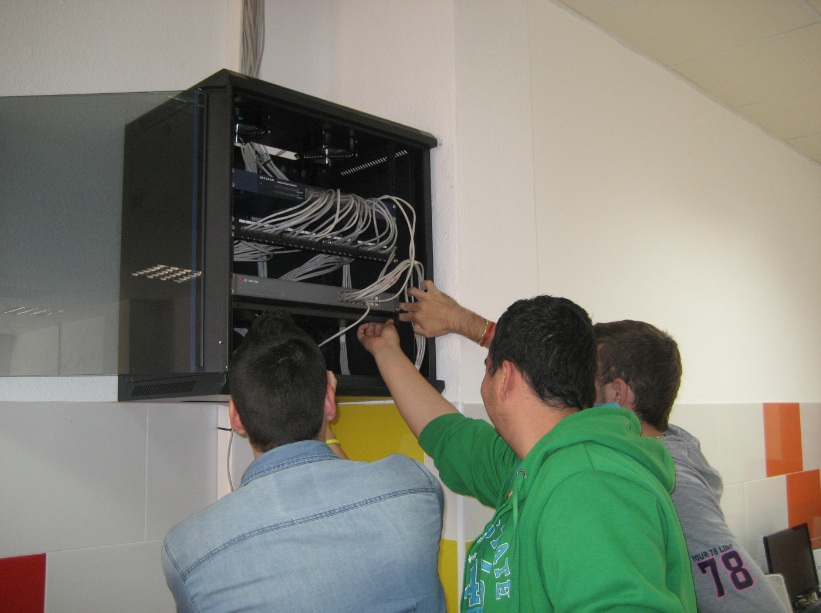

Mientras tanto, en la otra clase van colocando los patch panel y switch en el RACK.

Solvam SMR

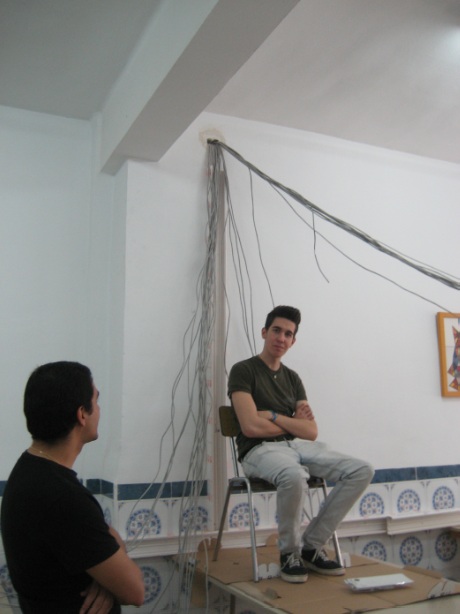

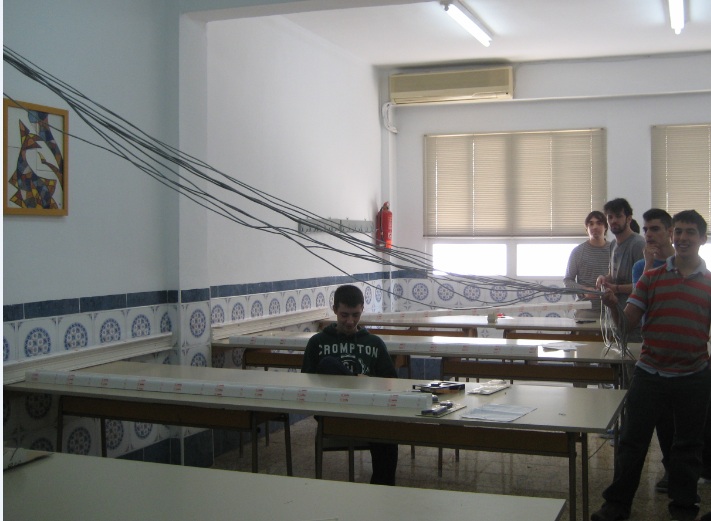

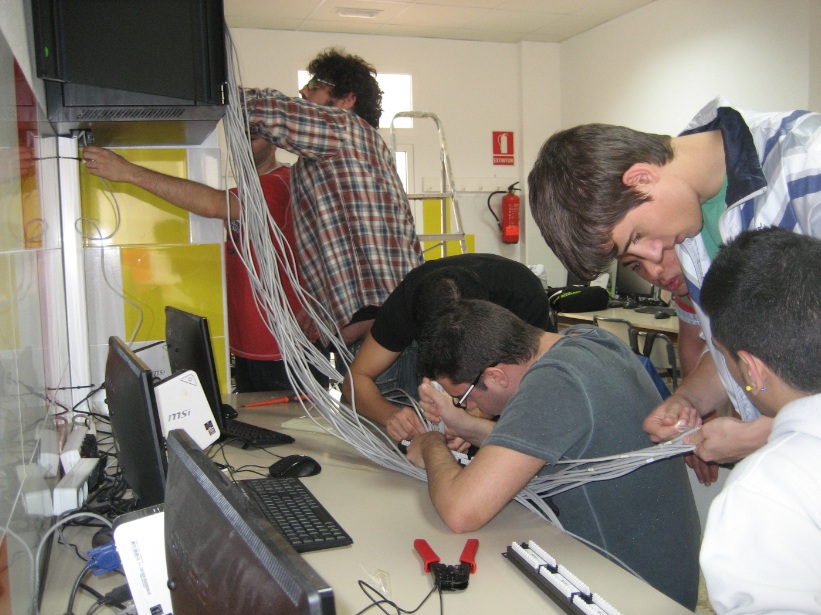

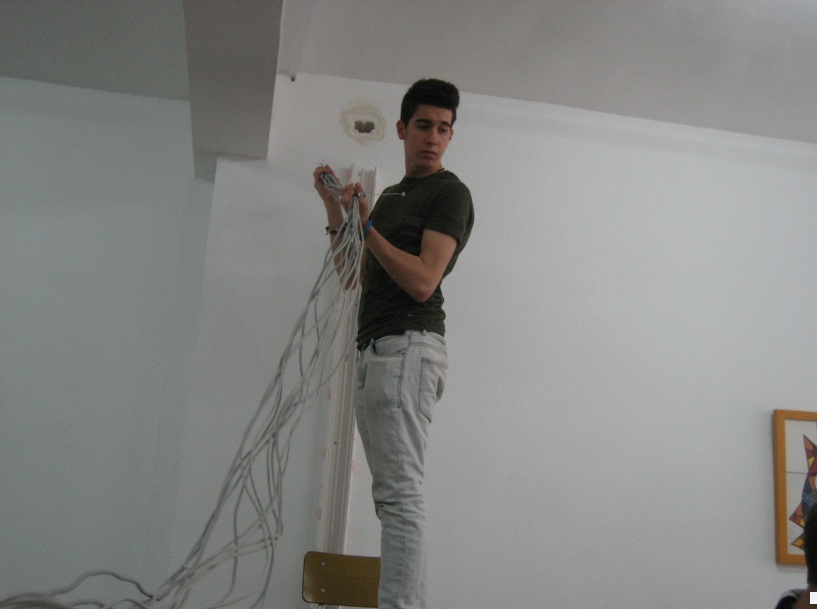

Una vez hechos colocados los patch panel y switch en el RACK, comenzamos a pasar los cables a la otra clase.

Solvam SMR

mmm… uno trabajando y el resto mirando. Miguel, deja el whatsapp!

Solvam SMR

Después de tanto trabajo, siempre viene bien un buen descanso!!

Solvam SMR

Solvam SMR

Después del descanso, hay que seguir trabajando.

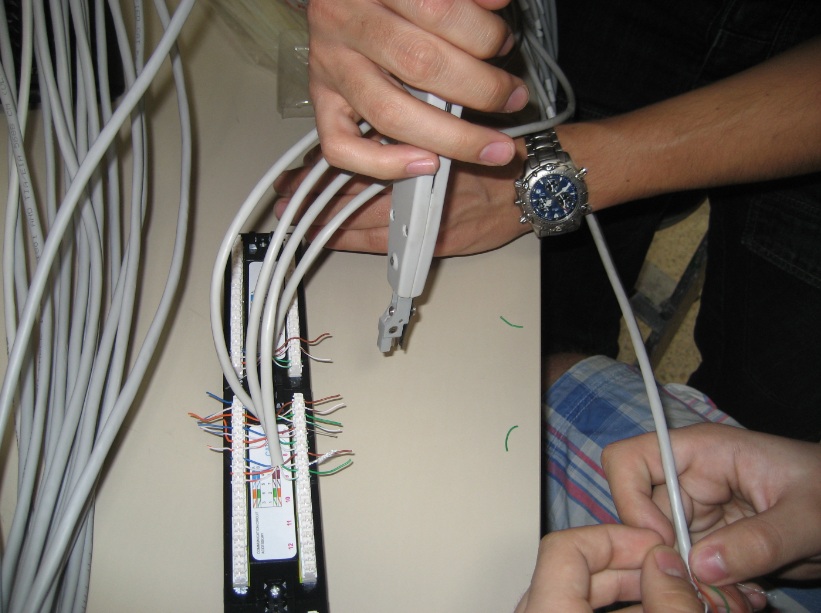

Mientras unos colocan los cables en los patch panel correspondiente…

Solvam SMR

Solvam SMR

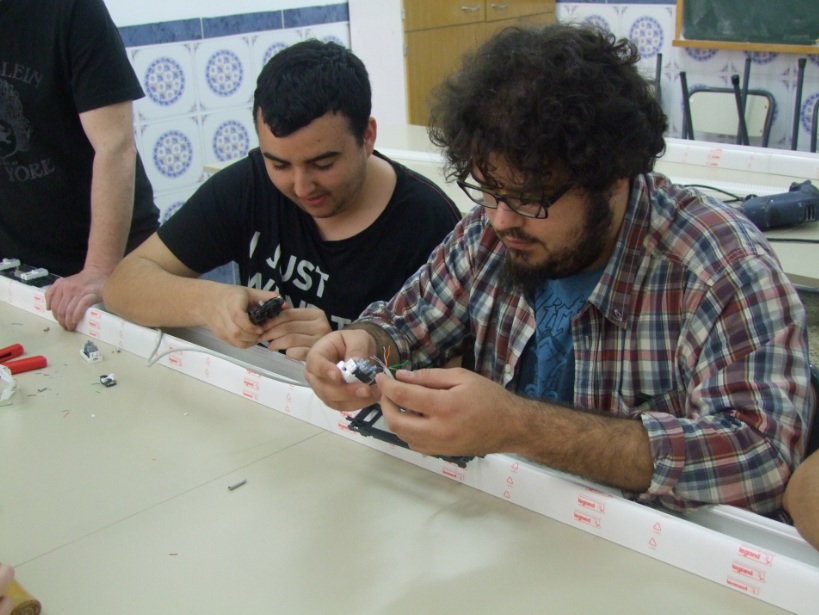

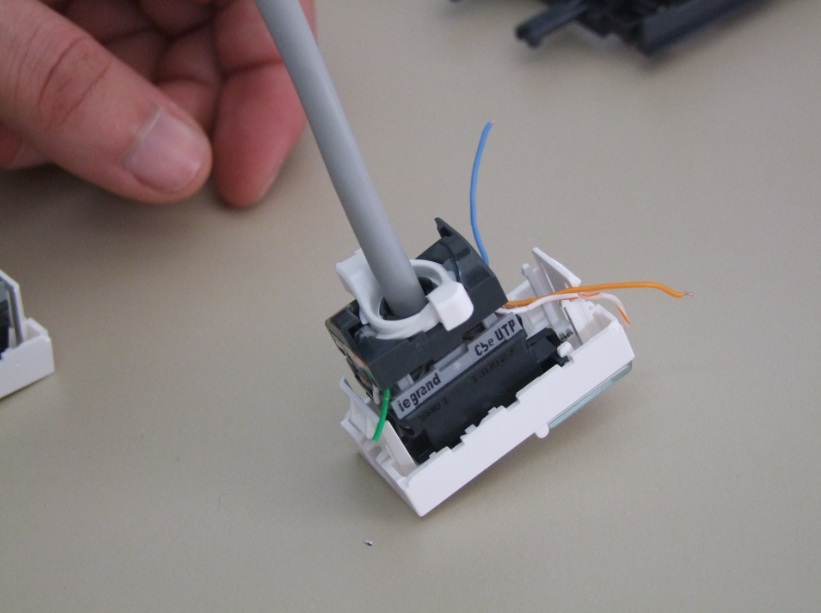

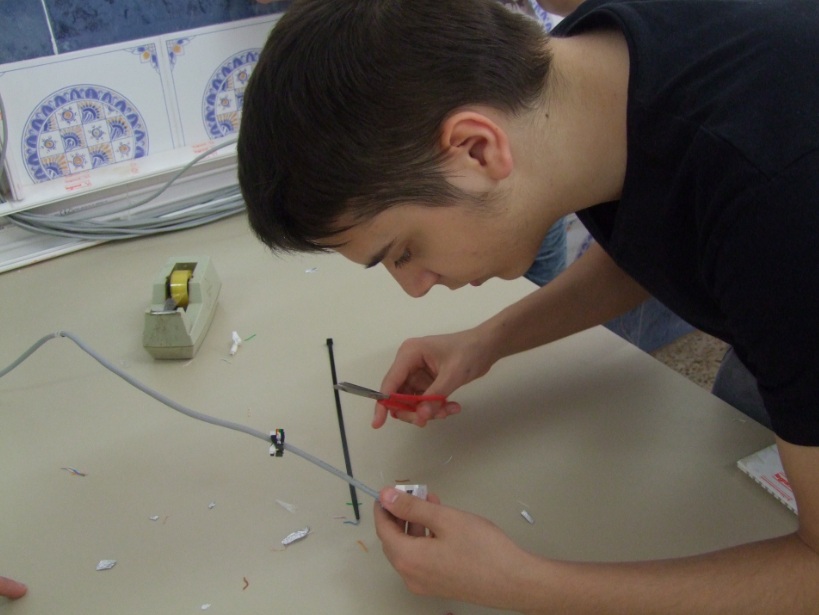

Otros, se ponen manos a la obra con las rosetas…

Solvam SMR

Solvam SMR

Solvam SMR

Después de hacer las rosetas hay que testearlas.

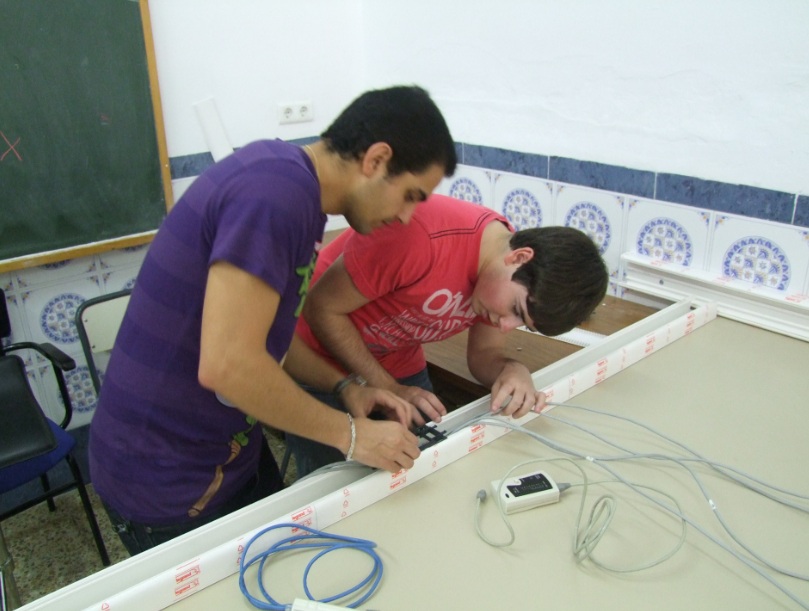

Una vez hechas las colocamos en el soporte y más tarde en las canaletas.

Solvam SMR

david-fran-roseta

Solvam SMR

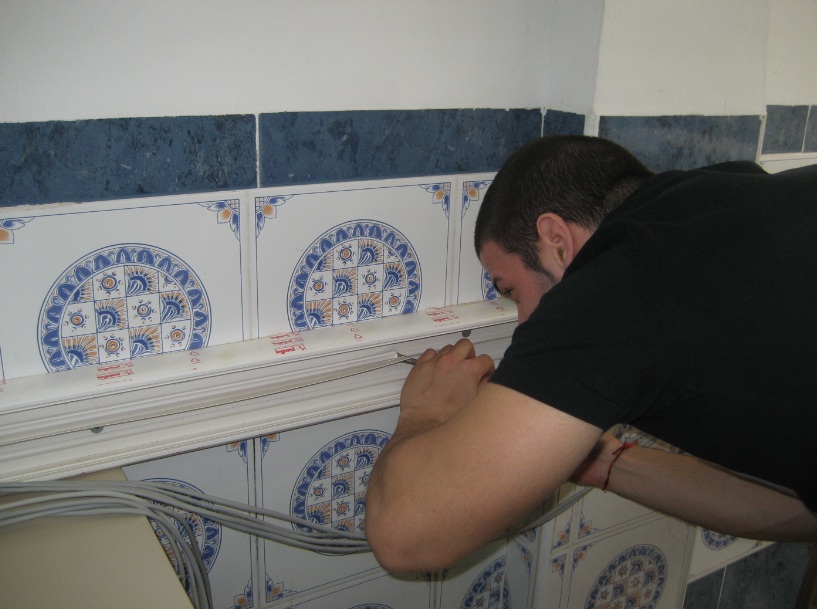

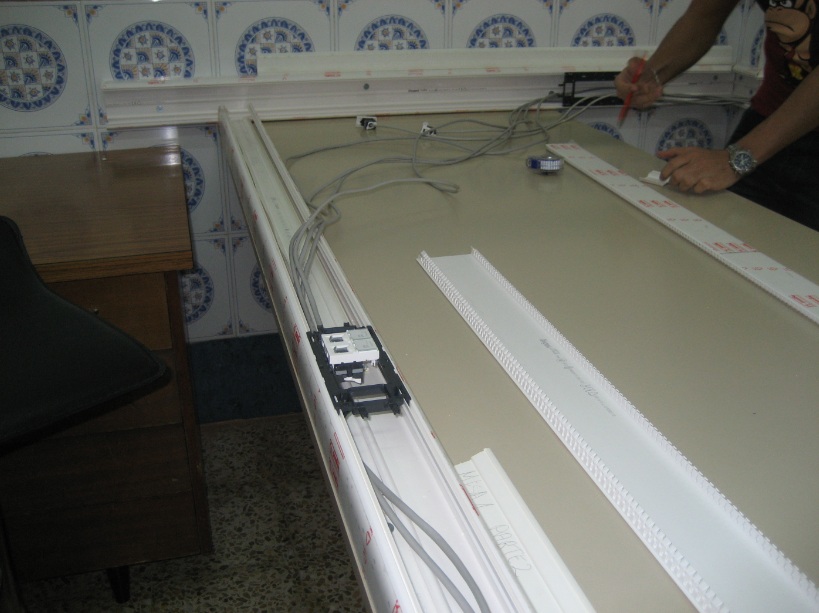

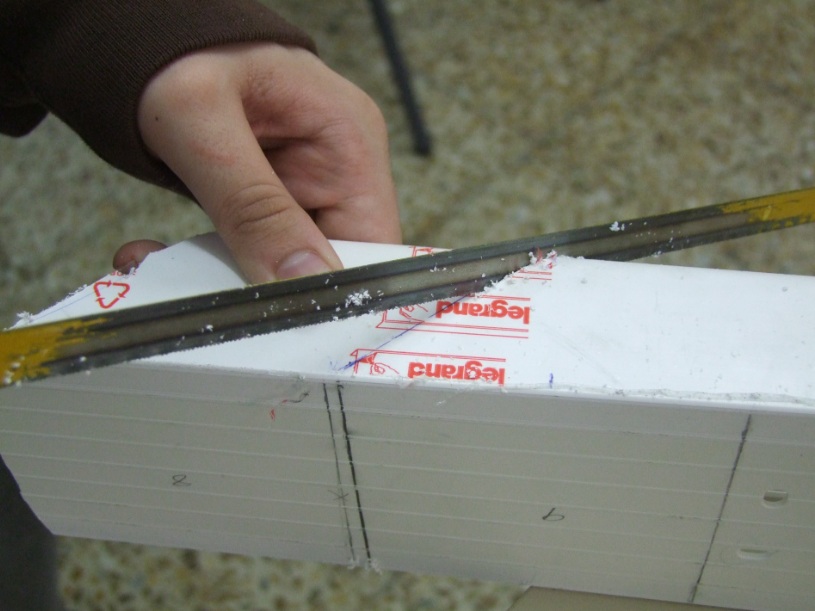

Una vez colocado, cortamos a medida y ponemos los tabiques separadores.

Solvam SMR

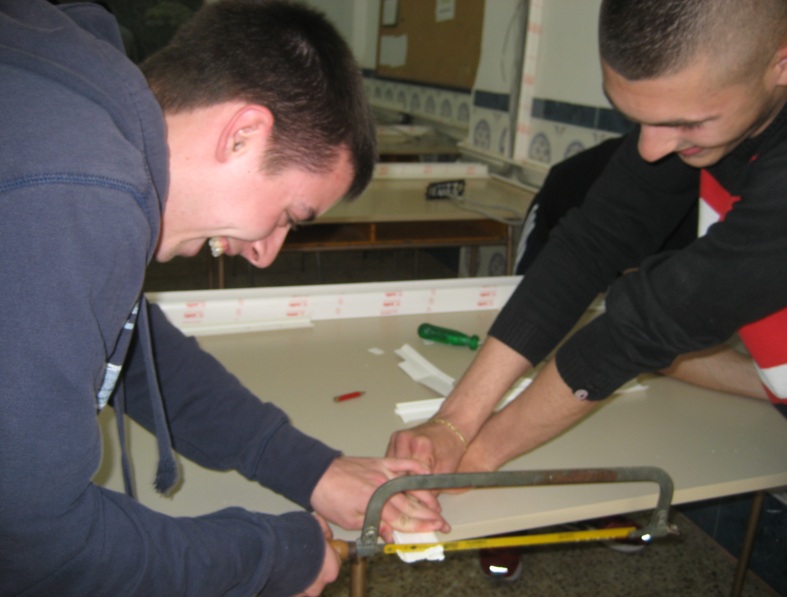

Siempre hay una primera vez para coger una sierra…

Solvam SMR

Solvam SMR

Y finalmente colocamos las tapas…

Solvam SMR

Y así es como se monta una red!

Solvam SMR

LOS PARTICIPANTES

Solvam SMR

-->
